22.9kV 동심중성선 전력케이블
용도
- 22.9kV 다중접지 계통의 지중배전선로에 사용
적용규격
- 한전 규격

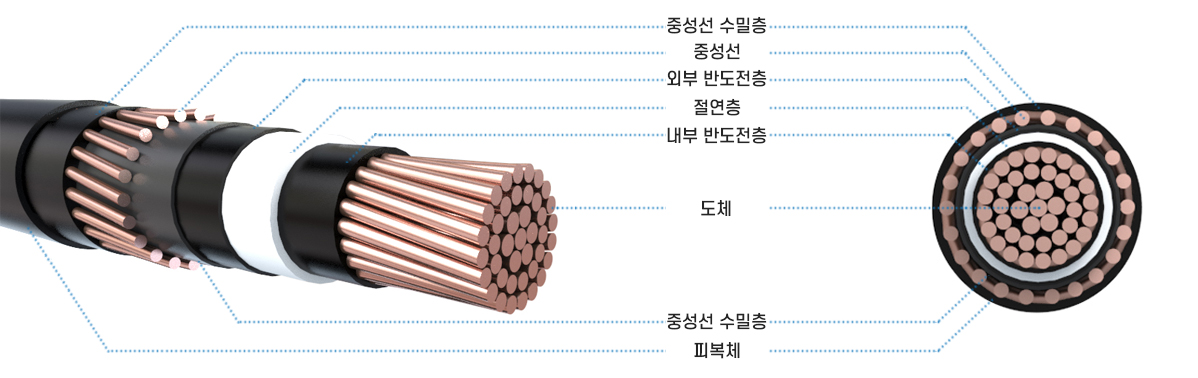

구조
- 도체 : 전기용 연동선
- 내부 반도전층 : 반도전 열경화성 컴파운드
- 절연체 : XLPE, TR-XLPE
- 외부 반도전층 : 반도전 열경화성 컴파운드
- 중선선 수밀층 : 부풀음 테이프
- 중성선 : 전기용 연동선
- 중선선 수밀층 : 부풀음 테이프
- 피복체 : PVC, 폴리에틸렌, 저독성 난연 폴리올레핀
22.9kV CNCV-W
| 도체 | 절연두께 | 피복두께 | 완성외경 | 최대 도체저항 |
절연저항 | 시험전압 | 개산중량 | ||
|---|---|---|---|---|---|---|---|---|---|
| 공칭단면적 | 구성 | 외경 | |||||||
| ㎟ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | Ω/㎞ | Ω/㎞ | ㎸/5min | ㎏/㎞ |
| 60 | C.C. | 9.3 | 6.6 | 3.0 | 37.0 | 0.305 | 3,000 | 52 | 1,530 |
| 200 | C.C. | 17.0 | 6.6 | 3.0 | 46.0 | 0.0915 | 2,000 | 52 | 3,500 |
| 325 | C.C. | 21.7 | 6.6 | 3.0 | 52.0 | 0.0568 | 2,000 | 52 | 5,240 |
| 600 | C.C. | 29.5 | 6.6 | 4.0 | 62.0 | 0.0308 | 1,500 | 52 | 8,300 |
주) C.C. : Compact round stranded conductor.
22.9kV FR CNCO-W
| 도체 | 절연두께 | 피복두께 | 완성외경 | 최대 도체저항 |
절연저항 | 시험전압 | 개산중량 | ||
|---|---|---|---|---|---|---|---|---|---|
| 공칭단면적 | 구성 | 외경 | |||||||
| ㎟ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | Ω/㎞ | Ω/㎞ | ㎸/5min | ㎏/㎞ |
| 60 | C.C. | 9.3 | 6.6 | 3.0 | 37.0 | 0.305 | 3,000 | 52 | 1,520 |
| 200 | C.C. | 17.0 | 6.6 | 3.0 | 46.0 | 0.0915 | 2,000 | 52 | 3,470 |
| 325 | C.C. | 21.7 | 6.6 | 3.0 | 52.0 | 0.0568 | 2,000 | 52 | 5,190 |
| 600 | C.C. | 29.5 | 6.6 | 4.0 | 62.0 | 0.0308 | 1,500 | 52 | 8,220 |
주) C.C. : Compact round stranded conductor.
22.9kV TR CNCE-W
| 도체 | 절연두께 | 피복두께 | 완성외경 | 최대 도체저항 |
절연저항 | 시험전압 | 개산중량 | ||
|---|---|---|---|---|---|---|---|---|---|
| 공칭단면적 | 구성 | 외경 | |||||||
| ㎟ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | Ω/㎞ | Ω/㎞ | ㎸/5min | ㎏/㎞ |
| 60 | C.C. | 9.3 | 6.8 | 1.5 | 35.0 | 0.305 | 3,000 | 52 | 1,392 |
| 200 | C.C. | 17.0 | 6.8 | 1.5 | 45.0 | 0.0915 | 2,000 | 52 | 3,415 |
| 325 | C.C. | 21.7 | 6.8 | 2.4 | 53.0 | 0.0568 | 2,000 | 52 | 5,218 |
| 600 | C.C. | 29.5 | 6.8 | 2.4 | 62.0 | 0.0308 | 1,500 | 52 | 8,220 |
주) C.C. : Compact round stranded conductor.
